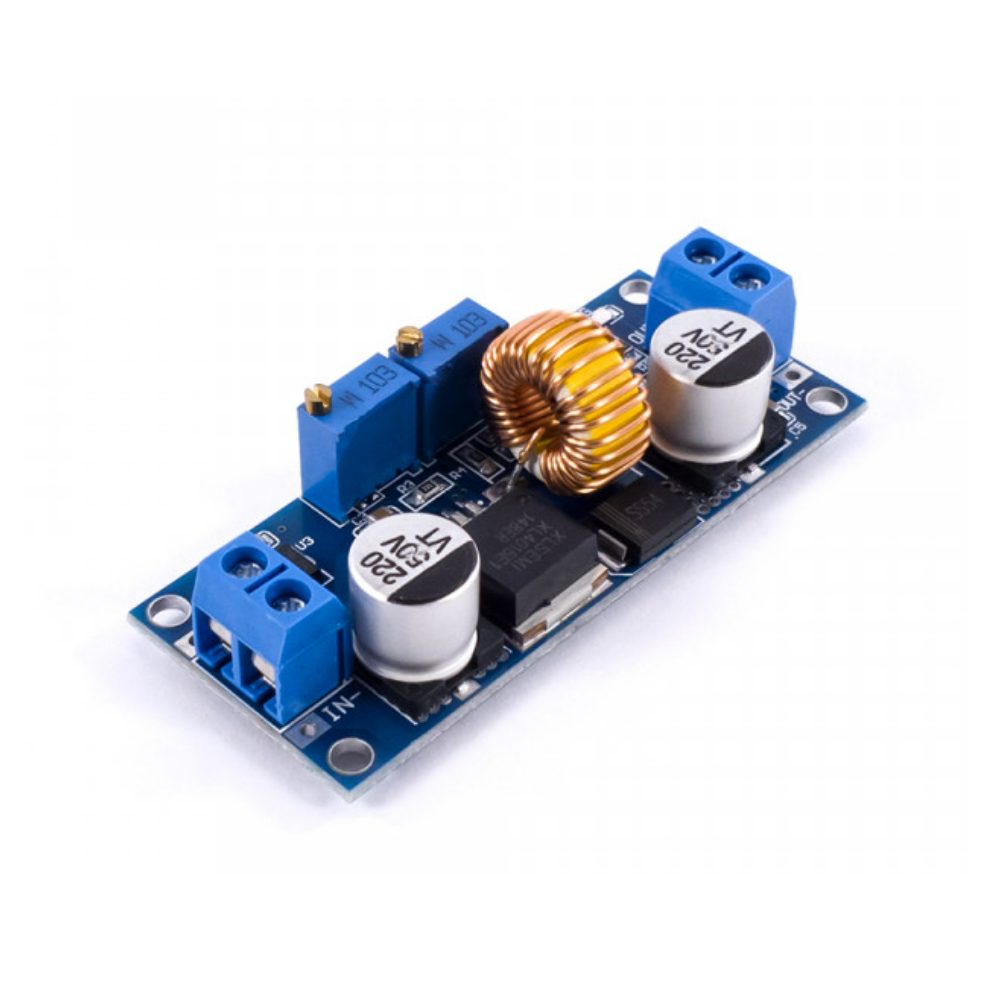

Step-down měnič XL4015- 5-40 V na 1.25-36V, 5A, 75W, CV / CC

Step-down měnič XL4015 představuje vysoce efektivní a univerzální řešení pro převod napětí, které se skvěle hodí pro široké spektrum aplikací. Díky své schopnosti převádět vstupní napětí v rozmezí 5–40 V na stabilní výstupní napětí od 1,25 do 36 V, je tento modul ideálním nástrojem pro všechny technické nadšence, inženýry a hobbyisty.

Unikátní vlastnosti produktu

• Vysoká účinnost: Modul dosahuje účinnosti až 96%, což znamená, že ztráty energie jsou minimální a většina energie je efektivně využita.
• Flexibilní výstupní proud: S maximálním výstupním proudem až 5A (doporučeno do 3A trvale) se tento měnič přizpůsobí různým potřebám napájení.
• Režimy CV a CC: Možnost práce v režimu konstantního napětí (CV) nebo konstantního proudu (CC) zajišťuje široké možnosti využití pro nabíjení baterií a napájení různých zařízení.
• Jednoduché nastavení: Ovládání výstupního napětí a proudu pomocí dvou výceotáčkových trimrů usnadňuje přizpůsobení potřebám konkrétní aplikace.
• Komplexní ochrany: Modul je vybaven ochranou proti přetížení, přehřátí, nadproudovou ochranou a ochranou proti zkratu, což zajišťuje bezpečný provoz.
• LED indikace: Indikátory stavu (over-current, průchod proudu, žádný proud) poskytují uživateli okamžité informace o stavu zařízení.

Technické specifikace

Pro lepší orientaci jsou zde uvedeny klíčové technické parametry produktu:

• Typ: DC-DC step-down měnič (buck) s režimem CC
• Integrovaný obvod: XL4015
• Vstupní napětí: 5 – 40 V DC
• Výstupní napětí: 1,25 – 36 V DC (nastavitelné)
• Maximální výstupní proud: 5A ve špičce (doporučeno do 3A trvale)
• Účinnost: až 96%
• Rozměry: 62 × 26 × 19 mm
• Hmotnost: cca 20 g
• Montážní otvory: ano

Využití měniče XL4015

Step-down měnič XL4015 je navržen tak, aby splnil potřeby různých aplikací:

• Napájení mikrokontrolérů (např. Arduino, ESP, STM32…)
• Napájení LED pásků, senzorů, motorů a reléových modulů
• Vytváření vlastních napájecích zdrojů a stabilizátorů
• Integrace do solárních a bateriových napájecích systémů
• Podpora školních a výukových projektů

Tipy pro optimální použití

Pro zajištění maximálního výkonu a bezpečnosti při používání tohoto měniče je důležité dodržovat následující doporučení:

• Výstupní a vstupní GND jsou propojené – modul není galvanicky oddělený, což je třeba mít na paměti při návrhu obvodů.
• Pro vyšší proudové odběry je doporučeno použít výkonný chladič nebo aktivní chlazení celé desky, aby se předešlo přehřátí.
• Modul není vhodný pro citlivé audio zařízení bez další filtrace, jelikož může docházet k rušení.

Obsah balení

Při zakoupení produktu obdržíte:

• 1x Step-down měnič XL4015 – 5–40 V na 1.25–36V, 5A, 75W, CV / CC

Step-down měnič XL4015 je skvělým pomocníkem pro všechny, kteří hledají spolehlivé a efektivní řešení pro regulaci napětí. Díky svým jedinečným vlastnostem a širokému spektru aplikací se stává nepostradatelným nástrojem v každé dílně, laboratorním projektu nebo trvalém zařízení.
